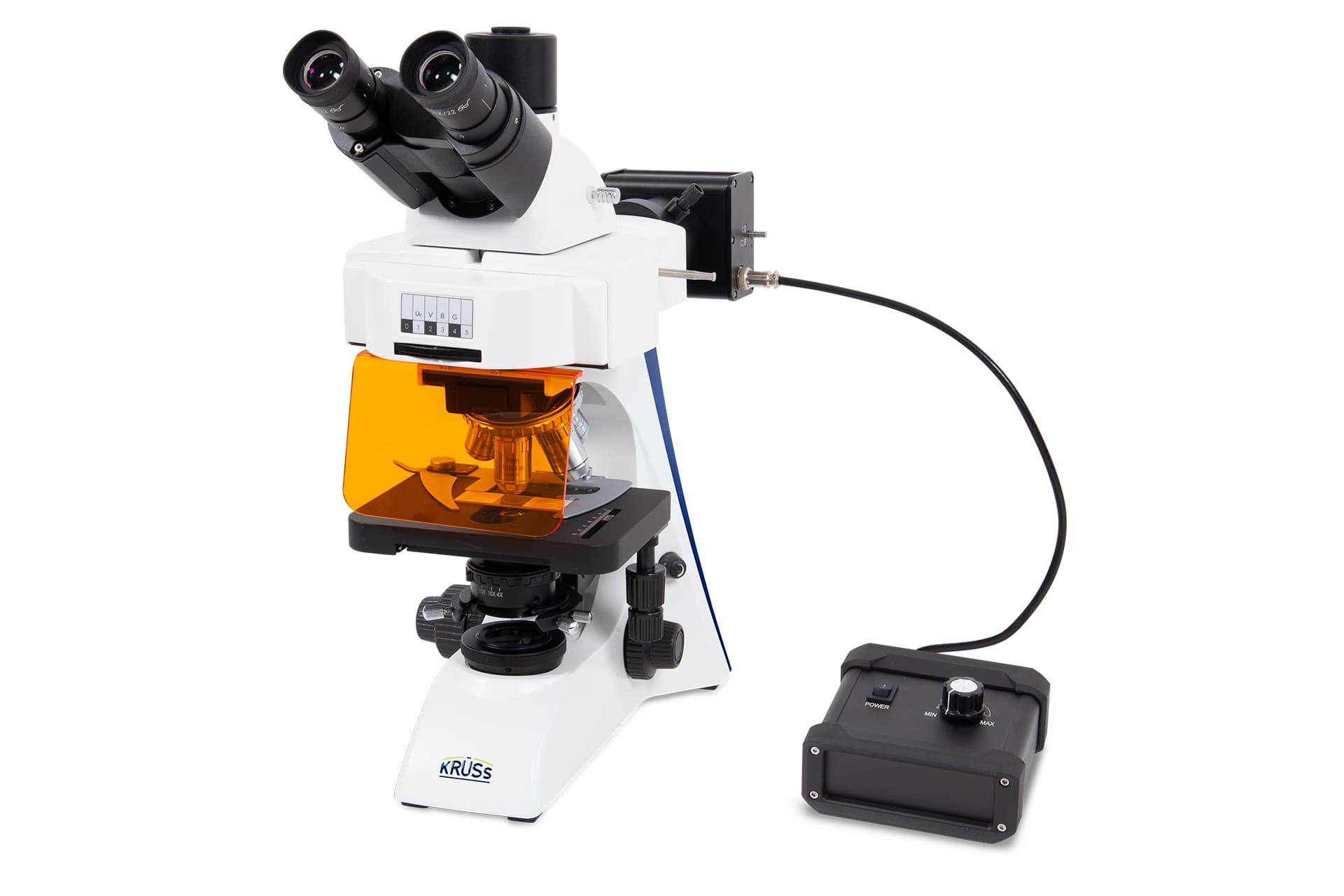

MBL4000-T-F-LED Trinocular Microscope

MBL4000-T-F-LED Trinocular Microscope

4.149,00 €

Microscope with an eyepiece tube and Köhler illumination (LED) for fluorescent specimens;
Objectives: 4X, 10X, 20X, 40X, 100X

Availability: 5 in stock

SKU: MBL4000-T-F-LED Category: Tags: , ,

excl. VAT zzgl. Versandkosten

Product Description

The MBL4000 series microscopes belong to the class of compound microscopes. These microscopes can achieve two stages of magnification: through the objectives and the eyepiece. The devices are equipped with several plan-achromatic objectives with magnifications ranging from 4X to 100X. When used with a pair of 10X plan objectives, magnifications of up to 1000X are possible.
The transmitted light illumination consists of a 5W LED with Köhler illumination. The microscopes in the MBL4000 series are all trinocular microscopes, which makes it easy to connect a microscope camera.
The various models in the MBL4000 series cover a wide range of applications: from bright-field or dark-field microscopy to phase contrast microscopy, as well as fluorescence microscopy and blood tests according to Enderlein (Model: MBL4000-T-B-LED).

Basic Functions

  • Microscopy with a magnification of up to 1000X
  • Fully rotatable Siedentopf Trinocular head with C-mount and adjustable eye distance
  • Pair of wide-field eyepieces with dioptre compensation
  • Five infinity corrected plan-achromatic objectives
  • Objective turret for five objectives with parfocal spacing
  • Mechanical stage with clamps and scale
  • Coarse and Fine Control
  • Brightfield condenser; darkfield condenser available as an option
  • MBL4000-T-PH-LED and MBL4000-T-F-PH-LED microscopes: Phase-contrast system with corresponding objectives
  • 5W LED Köhler illumination
  • MBL4000-T-F-LED and MBL4000-T-F-PH-LED microscopes: 3W LED epi-fluorescence unit (B/G)

Highlights

Technical data

TABLE

Trinokular-Mikroskope (Fluoreszenz Untersuchungen) – Die MBL4000-T-F-Modelle mit Köhler-Beleuchtung im Vergleich
Spezifikation Modell: MBL4000-T-F-LED Modell: MBL4000-T-F-PH-LED
Mikroskopkopf Siedentopf Trinokular Kopf, 30° gewinkelt, 360° drehbar, Augenabstand: 48 mm – 76 mm

  • Strahlteiler-Stellung 1: 100% für Okulare
  • Strahlteiler-Stellung 2: 20% für Okulare und 80% für dritten Tubus (Kameraanschluss mit C-Mount)
Okulare WF10X/22 mm mit Dioptrinausgleich
Objektivrevolver 5-fach, rückwärts gerichtet
Objektive Alle Objektive sind plan-achromatisch unendlich korrigiert mit 0,17 mm Deckplättchen-Korrektur

  • 4X, NA 0,1, Arbeitsabstand 12,1 mm
  • 10X, NA 0,25, Arbeitsabstand 4,64 mm
  • 20X(S), NA 0,40, Arbeitsabstand 2,41 mm
  • 40X(S), NA 0,65, Arbeitsabstand 0,65 mm
  • 100X (S, Öl), NA 1,25, Arbeitsabstand 0,12 mm
Phasenkontrast-Objektive Keine Phasenkontrast-Objektive 10X/20X/40X/100X Phasenkontrast-Objektive
Kondensor Doppellinsen-ABBE-Kondensor (NA 1,25), mit Zentrierung für Köhlersche Beleuchtung, Aperturblende und Höhenverstellung
Optional: Dunkelfeldkondensor Zusätzlich: Phasenkontrasteinrichtung
Optional: Dunkelfeldkondensor
Beleuchtung Köhlersche Beleuchtung
5W LED mit Leuchtfeldblende und Helligkeitsregelung
Aussparung für Farbfilter
Fluoreszenzbeleuchtung 3W LED Epi-Fluoreszenz (Six-hole disc, B&G Filter)
Fluoreszenzfilter Filterrad für 6 Positionen
Filter B & G verbaut (B für 470 nm, G für 500 nm – 550 nm)
Kreuztisch Maße: 182 mm x 140 mm, mit Merkskala 0,1 mm Teilung
Bewegungsbereich: 77 mm x 52 mm
Stativ Aus Metall mit koaxialem Grob- und Feintrieb im Bereich von 25 mm
Grobtrieb: 42,4mm/Umdrehung; Feintrieb:0,2mm/Umdrehung
Genauigkeit des Feintriebs: 2 µm
Geräte Basisdaten
Schutzart IP20
Maße (B x H x T) Mikroskop: 230 mm x 490 mm x 530 mm
Fluoreszenzeinheit:150 mm x 80 mm x 220 mm
Gewicht 15 kg
Weitere Anwendungen Dritter Tubus ermöglicht Nutzung einer Mikroskopkamera
Temperaturdaten
Umgebungstemperatur 0-40° C
Umgebungsluftfeuchtigkeit 10-90% (nicht kondensierend)
Elektrische Kenndaten
Betriebsspannung Externes Netzteil: 100-240 VAC, Mikroskop: 5-12 VDC
Betriebsspannung Fluoreszenz Externes Netzteil: 100-240 VAC, Fluoreszenzeinheit: 5-12 VDC
Leistungsaufnahme 36 W
Bemessungsfrequenz 50/60 Hz

Documents

Titel Herunterladen
Broschüre Krüss Mikroskope HerunterladenVorschau
Mikroskope Anwendungsbereiche und Modelle HerunterladenVorschau
Mikroskopieren-Grundlagen HerunterladenVorschau
Abbildungsverfahren-Beleuchtung-Mikroskopie Grundlagen HerunterladenVorschau
Köhlersche Beleuchtung einstellen HerunterladenVorschau
Phasenkontrast-Mikroskopie einstellen HerunterladenVorschau
Blutuntersuchungen nach Enderlein Beispiel MBL4000 Mikroskop HerunterladenVorschau
Störungshilfe-Mikroskope-MBL4000-Serie HerunterladenVorschau

Upload files in this category Drag und Drop Ihrer Datei hierher Upload a folder Upload files

accessories

Weight 11 kg
Modell

MBL4000-T-LED, MBL4000-T-PH-LED, MBL4000-T-F-LED, MBL4000-T-F-PH-LED
